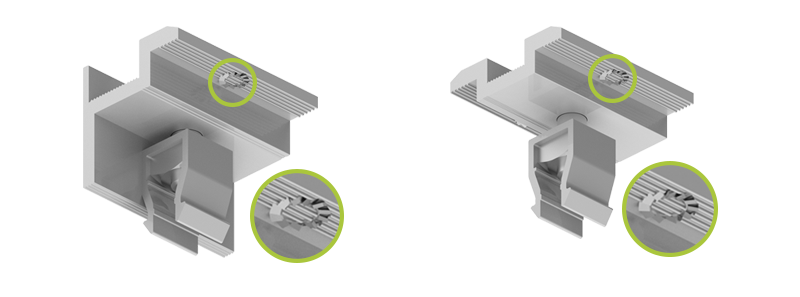

PUFPK…, PUFPEK… – pośredni uchwyt panelu Klik z podkładką uziemiającą
BUFPK…, BUFPEK… – boczny uchwyt panelu Klik z podkładką uziemiającą
Nowość: grubość 3,0 i 4,0 mm oraz długości: 50, 75, 100 mm
Zastosowanie
Mocowanie paneli PV do profili aluminiowych PAL…, szyn montażowych aluminiowych SM… oraz uchwytów UPDMC i UPG…MC
Zalety PUFPK, BUFPK…
– wtłoczona w uchwyt podkładka ząbkowana ze stali nierdzewnej zapewnia ciągłość elektryczną połączenia uchwyt – panel PV
– zmodyfikowany kształt zaczepu KLIK zapewnia szybki i stabilny montaż uchwytów
możliwość montażu w szynach SM…, profilach PAL… oraz uchwytach UPDMC i UPG…MC
Zalety PUFPEK…, BUFPEK…
– wtłoczona w uchwyt podkładka ząbkowana ze stali nierdzewnej zapewnia ciągłość elektryczną połączenia uchwyt – panel PV
zmodyfikowany kształt zaczepu KLIK zapewnia szybki i stabilny montaż uchwytów
– możliwość montażu w szynach SM…, profilach PAL… oraz uchwytach UPDMC i UPG…MC..)
zwiększona grubość uchwytu 4 mm
– uchwyty dostępne w 3 długościach: 50, 75 i 100 mm
Opis techniczny
Materiały: Aluminium (EN AW-6063) + stal nierdzewna M4
W skład zestawu wchodzi klema, śruba imbusowa SAM8…, nakrętka
kwadratowa NKWM8E i klips Klik
Na zamówienie:
L- lakierowanie w kolorze czarnym RAL9005

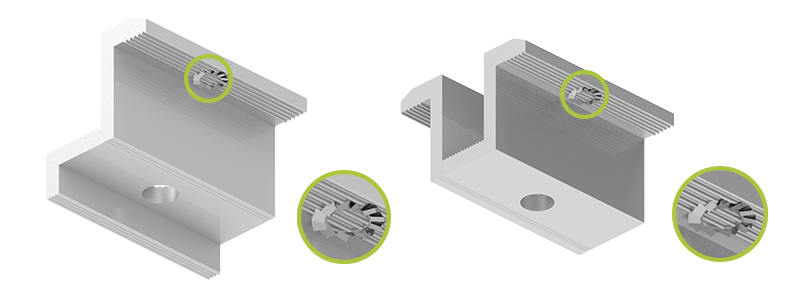

Boczny i pośredni uchwyt panelu Klik z podkładką uziemiającą
Zastosowanie
Mocowanie paneli PV do profili aluminiowych PAL…, szyn montażowych aluminiowych SM…, uchwytów UPDMC, UPG…MC, konstrukcji skręcanej na dachy płaskie oraz do profili
w konstrukcjach wolnostojących
Zalety
– wtłoczona w uchwyt podkładka ząbkowana ze stali nierdzewnej zapewnia ciągłość elektryczną połączenia uchwyt – panel PV
– podłużne rowki w miejscu docisku panelu oraz styku klemy z profilem zwiększają stabilność mocowania
– specjalny przekrój zwiększający wytrzymałość elementu
– nacięcia polepszające przyczepność
– dostępna opcja powłoki lakierowanej w kolorze czarnym RAL9005, zastosowanie powłoki lakierowanej poprawia estetykę konstrukcji w przypadku zastosowania montażu paneli z czarnymi ramami
– uchwyty dostępne w dwóch grubościach materiału: 3 i 4 mm
– uchwyty dostępne w 3 długościach – L= 50 mm, 75 mm, 100 mm

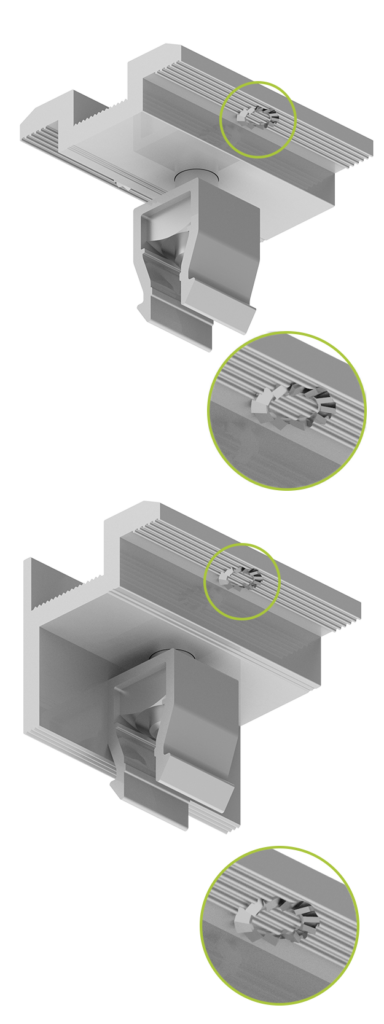

Boczny i pośredni uchwyt panelu Klik z podkładką uziemiającą
Zastosowanie
Mocowanie paneli PV do profili aluminiowych PAL…, szyn montażowych aluminiowych SM…, uchwytów UPDMC, UPG…MC oraz konstrukcji skręcanej na dachy płaskie.
Zalety
– wtłoczona w uchwyt podkładka ząbkowana ze stali nierdzewnej zapewnia ciągłość elektryczną połączenia uchwyt – panel PV
– zmodyfikowany kształt zaczepu KLIK zapewnia szybki i stabilny montaż uchwytów
– możliwość montażu w szynach SM…, profilach PAL…, uchwytach UPDMC i UPG…MC oraz profilach PGTSMC, PGTSWZMC
– uchwyty dostępne w dwóch grubościach materiału: 3 i 4 mm
– uchwyty dostępne w 3 długościach – L= 50 mm, 75 mm, 100 mm
