DP-DTH…S (10°, 15°, 20°)
Opis konstrukcji

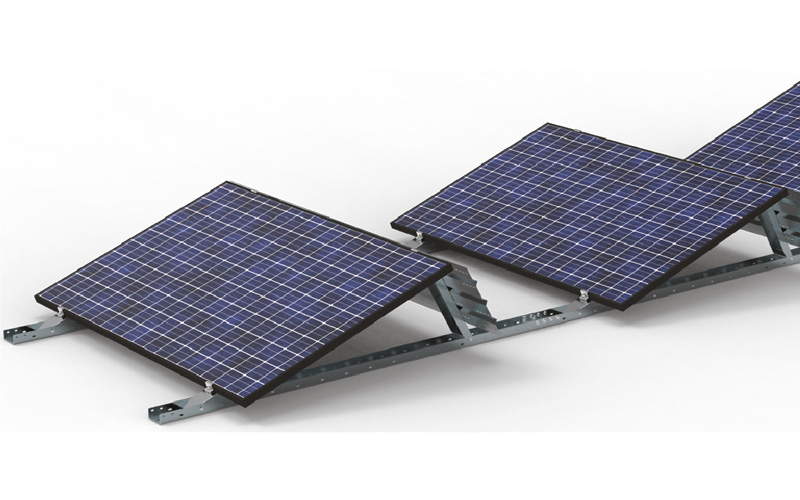

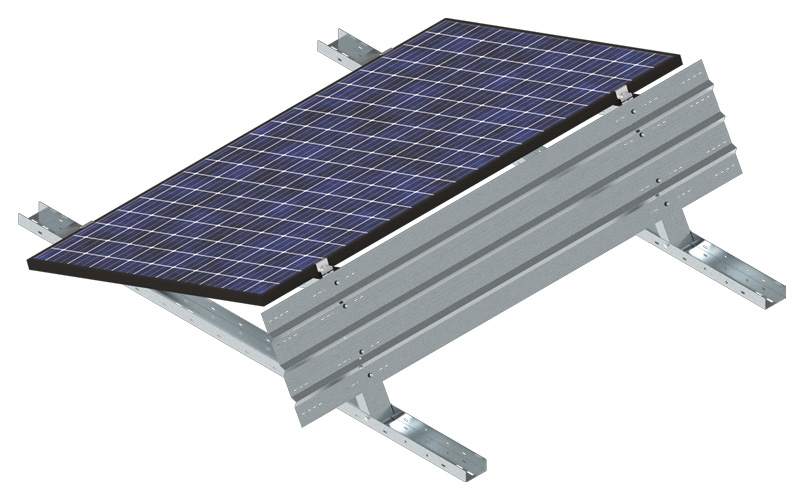

Kompletny system wsporczy umożliwiający zamocowanie paneli w układzie horyzontalnym pod kątem 10, 15 i 20° na dachu płaskim. System DP-DTH…S umożliwia montaż paneli bez naruszania poszycia dachu dzięki obciążeniu konstrukcji bloczkami betonowymi.
Konstrukcja umożliwia montaż paneli fotowoltaicznych po krótkim boku (dla paneli o długości do 2100 mm) oraz po długim boku.
Opis techniczny:
Materiały systemu wsporczego:
MC- Stal konstrukcyjna w powłoce:
Magnelis®, MagiZinc®, PosMAC
A- Aluminium
E- Stal nierdzewna
F- Stal cynkowana metodą cynku płatkowego
Konstrukcja przebadana pod kątem wytrzymałościowym.
Warianty montażowe konstrukcji:
• kotwiona do dachu – DP-DTHKS
• balastowa – DP-DTHBS
• zgrzewana – DP-DTHWS
• szyny aluminiowe – DP-DTHKSS
Zalety:
• konstrukcja przebadana pod kątem wytrzymałościowym
• szybki montaż, ze względu na ograniczoną liczbę elementów
• możliwość łączenia kolejnych rzędów – w przypadku konstrukcji balastowej zmniejsza to znacznie wymagany ciężar balastu
• możliwość mocowania paneli bezklemowo śrubami do dedykowanych otworów lub za pomocą klem KLIK
• specjalne zaprojektowane ząbki zapewniają ciągłość elektryczną między konstrukcją a ramami paneli
• 3 możliwości ułożenia balastu: kostki brukowe układane w dolnych ceownikach, bloczki betonowe układane na zatrzaskowych regulowanych stopach balastowych, bloczki betonowe układane w blaszanych korytach wzdłuż paneli
• konstrukcja umożliwia montaż paneli o dowolnej długości i szerokości do 1150 mm
• 3 stopniowa regulacja kąta pochylenia paneli z oznaczeniem kąta na dolnym profilu – 10°, 15°, 20°
• aerodynamiczny kształt konstrukcji z osłonami wiatrowymi znacznie zmniejsza wymagany ciężar balastu
• 3 stopniowa regulacja odległości podniesienia konstrukcji od dachu: 19, 26 i 33 mm
• konstrukcja przebadana pod kątem wytrzymałościowym
• szybki montaż, ze względu na ograniczoną liczbę elementów
• możliwość łączenia kolejnych rzędów – w przypadku konstrukcji balastowej zmniejsza to znacznie wymagany ciężar balastu
• możliwość mocowania paneli bezklemowo śrubami do dedykowanych otworów lub za pomocą klem KLIK
• specjalne zaprojektowane ząbki zapewniają ciągłość elektryczną między konstrukcją a ramami paneli
• 3 możliwości ułożenia balastu: kostki brukowe układane w dolnych ceownikach, bloczki betonowe układane na zatrzaskowych regulowanych stopach balastowych, bloczki betonowe układane w blaszanych korytach wzdłuż paneli
• konstrukcja umożliwia montaż paneli o dowolnej długości i szerokości do 1150 mm
• 3 stopniowa regulacja kąta pochylenia paneli z oznaczeniem kąta na dolnym profilu – 10°, 15°, 20°
• aerodynamiczny kształt konstrukcji z osłonami wiatrowymi znacznie zmniejsza wymagany ciężar balastu
• 3 stopniowa regulacja odległości podniesienia konstrukcji od dachu: 19, 26 i 33 mm
