BAKSCAD II
Oprogramowanie w formie nakładki na popularne środowiska CAD (AutoCAD, BricsCAD, ZWCAD, GstarCAD), pozwalające na projektowanie tras kablowych i generowanie zestawień materiałowych w oparciu o produkty BAKS.

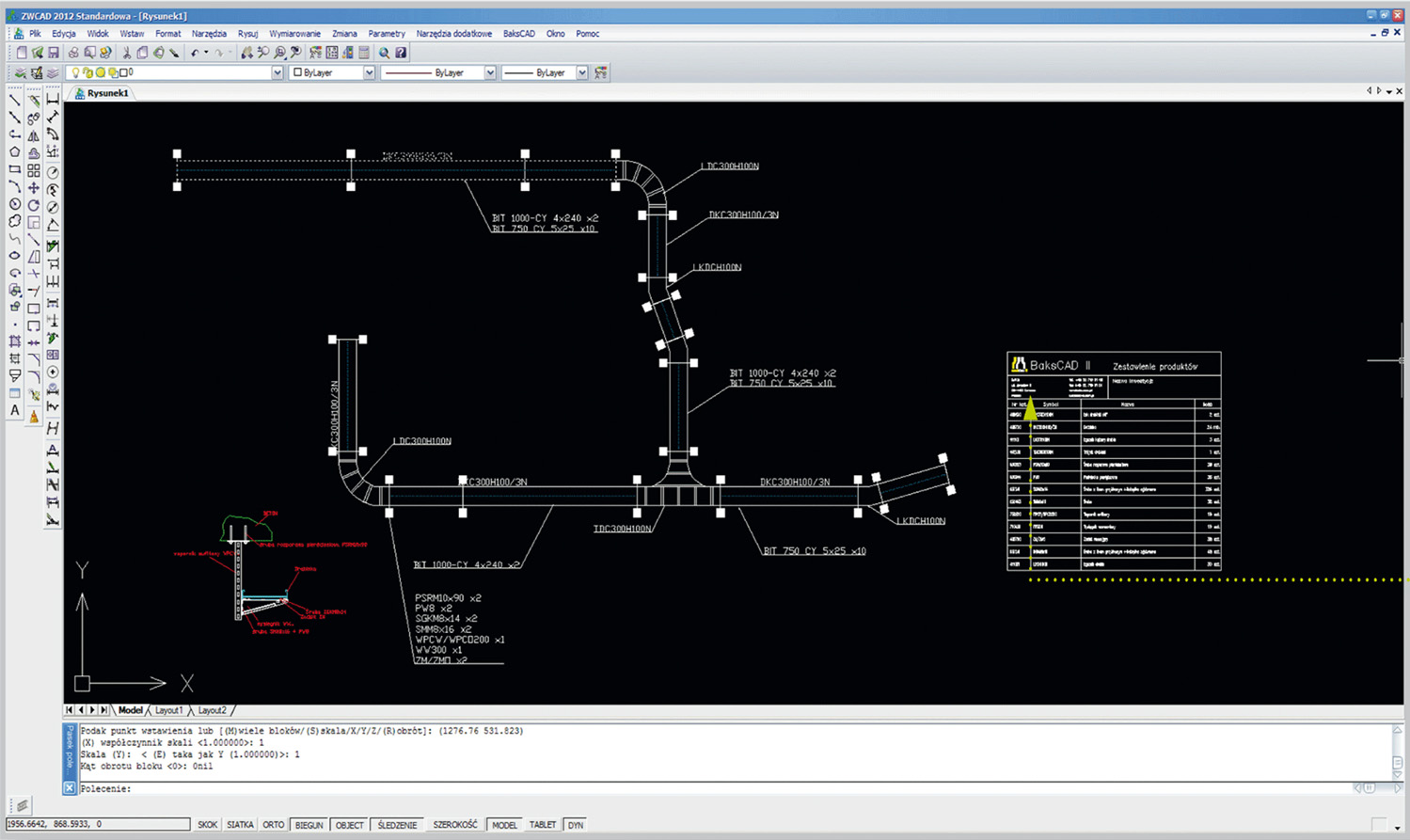

Moduł rysowania
Dwie metody rysowania: pojedyncze wstawianie bloków oraz szybkie rysowanie z automatycznie wstawianymi kolanami i łukami.
Automatycznie dobierane kształtki do rodzaju trasy kablowej, jej szerokości oraz wysokości. Szybkie opisywanie wszystkich elementów wrysowanej trasy kablowej.

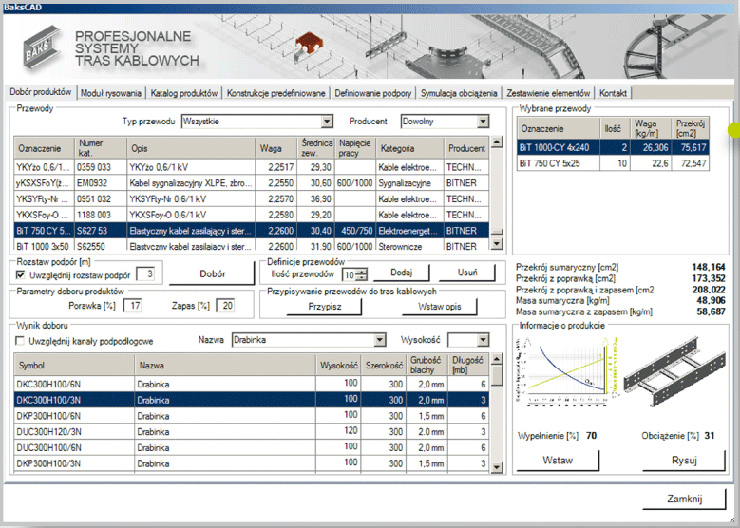

Dobór produktów
Możliwość dobierania odpowiedniego odcinka prostego trasy kablowej do wybranych kabli i zadanego rozstawu podpór. Bazy kabli trzech producentów kablowych. Przypisywanie wiązek kablowych do wrysowanych odcinków tras kablowych. Szybkie i łatwe opisywanie wprowadzonych wiązek kablowych na projekcie.Automatycznie dobierane kształtki do rodzaju trasy kablowej, jej szerokości oraz wysokości. Szybkie opisywanie wszystkich elementów wrysowanej trasy kablowej.

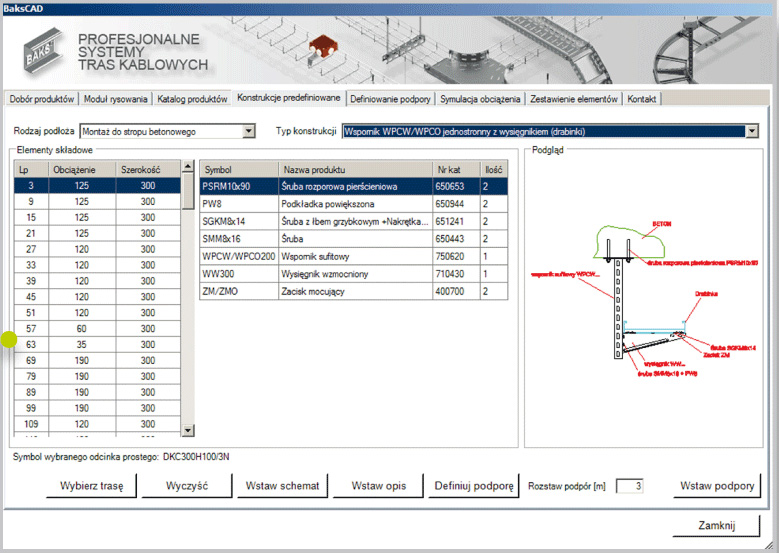

Definiowanie podpór
Możliwość wprowadzania do projektu podpór tras kablowych oraz definiowanie elementów podpór na dwa sposoby. Za pomocą pojedynczych detali wybieranych z wszystkich dostępnych elementów katalogowych lub poprzez wykorzystanie konstrukcji predefiniowanych skompletowanych dla odpowiedniego typu trasy kablowej. Dodatkowo szybkie wstawianie do projektu opisów elementów składających się na podporę i schematycznych przekrojów podpór dla konstrukcji predefiniowanych.

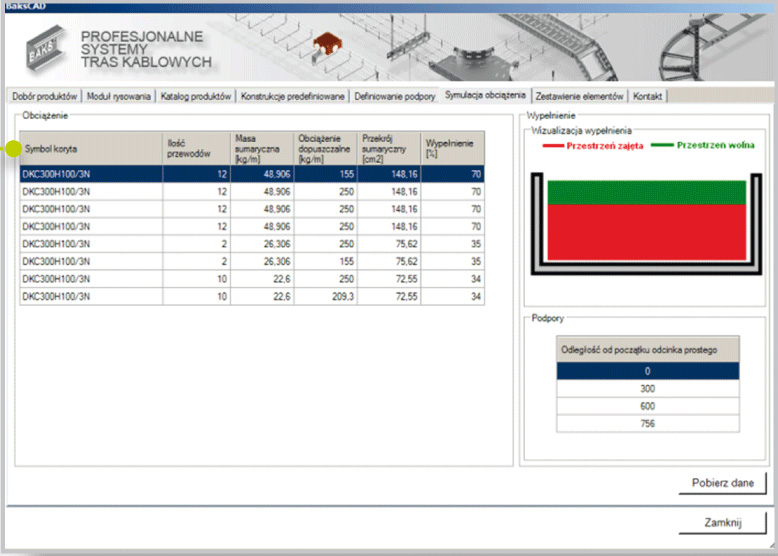

Symulacja obciążenia
Kontrola każdego wrysowanego odcinka trasy kablowej pod względem obciążenia i wypełnienia, po uzbrojeniu tras kablowych w podpory oraz przebiegi kablowe program wskazuje ewentualne przepełnienie lub przeciążenie
Zestawienia elementów
Program umożliwia generowanie zestawienia wszystkich elementów wprowadzonych do projektu włącznie z wymaganą ilością łączników i połączeń śrubowych oraz wszystkich elementów składających się na podpory. Posiada możliwość wprowadzenia tabeli z zestawieniem elementów bezpośrednio na rysunek projektu lub do pliku XLS.
Wybierz wersję oprogramowania, którą posiadasz i pobierz bezpłatnie BAKSCAD II.
BAKSCAD Samouczek do pobrania
